NEOCLEANシリーズNTT-AT製の光コネクタ清掃器具です。小さなゴミも綺麗に除去することが可能です。
- NEOCLEAN-F ペンタイプ
- NEOCLEAN-EZ ペンタイプ
- NEOCLEAN-M ペンタイプ
- NEOCLEAN-E ペンタイプ
- NEOCLEAN リールタイプ
- スティックタイプ
NEOCLEAN-F ペンタイプ
NEOCLEAN-Fは従来のペンタイプのクリーナー技術をベースに進化した光コネクタクリーナーです。
1本で1000回以上の清掃が可能、約20gの軽量ボディで持ち運びも便利、高性能清掃糸が汚れをしっかり清掃します。
ストラップ付で作業中も安心です。
NEOCLEAN-F12(ATC-NF-12)
★対象コネクタ：LC、MU
★適用端面：PC(直角)、APC(斜め)
★サイズ(mm)：163ｘ22ｘ15(アタッチメント含まず)
★清掃回数：1000回以上
★ガイド色：青
NEOCLEAN-F25(ATC-NF-25)
★対象コネクタ：SC、FC、ST、E2000
★適用端面：PC(直角)、APC(斜め)
★サイズ(mm)：163ｘ22ｘ15(アタッチメント含まず)
★清掃回数：1000回以上
★ガイド色：赤-
仕様
| 型番 | 適合コネクタ | 適応端面 | サイズ(mm) | 重量 | 清掃回数 | ガイド色 |
|---|---|---|---|---|---|---|
| ATC-NF-F12 | LC、MU ※1 | PC(直角) APC(斜め) ※2 |
W163ｘD22ｘH15(アタッチメント含まず) | 約20g | 1000回以上 | 青 |
| ATC-NF-F25 | SC、FC、ST、E2000 | 赤 |
※1 MU型バックプレーンコネクタには対応しておりません。
※2 APCを清掃する場合、挿入する際に向きを合わせる必要があります。
NEOCLEAN-EZ ペンタイプ
プッシュ動作でクリーニングができるペン型のクリーナーです。狭隙空間の光コネクタポートの清掃が可能で、付属アタッチメントを装着すればプラグにも使用できます。
ATC-NE-EZ1
★適用コネクタフェルール：MU、LC
★適用端面：PC、APC
★長さ：本体 104mm / アタッチメント装着時 113mm / アタッチメント後端装着時 167mm
★清掃エリア：φ0.5mm
★拭き取り回数：400回以上

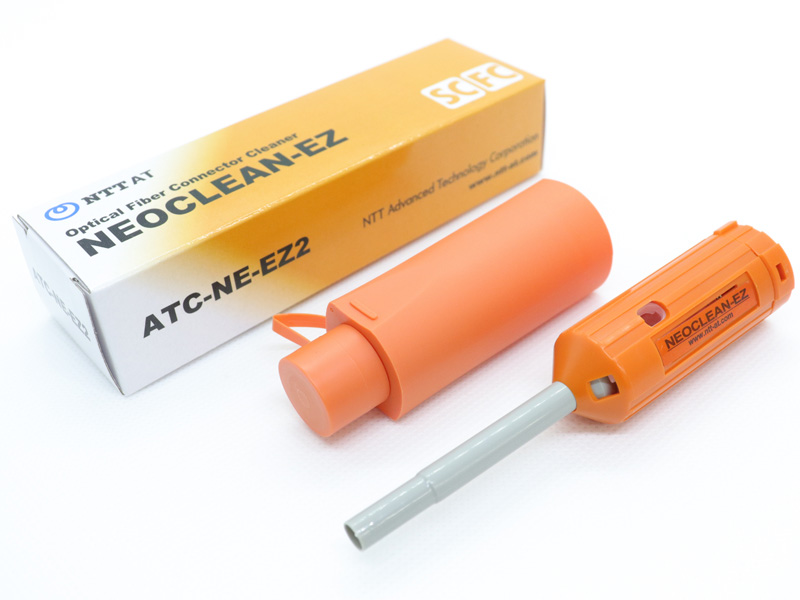

ATC-NE-EZ2
★適用コネクタフェルール：SC、SC2、FC
★適用端面：PC、APC
★長さ：本体 104mm / アタッチメント装着時 113mm / アタッチメント後端装着時 167mm
★清掃エリア：φ0.8mm
★拭き取り回数：400回以上
ATC-NE-EZ3
★適用コネクタフェルール：放送用φ2.0mmフェルールコネクタ、SC、FC、ST、E2000
★適用端面：PC、APC
★長さ：本体 109mm /キャップ装着時 121mm
★清掃エリア：φ0.8mm
★拭き取り回数：400回以上
ATC-NE-EZ1Plus
★適用コネクタフェルール：ODC、LC、MU、φ1.25mmフェルールコネクタ
★適用端面：PC、APC
★長さ：本体 107mm / キャップ装着時 113mm
★清掃エリア：φ0.5mm
★拭き取り回数：400回以上
ATC-NE-EZv
★適用コネクタフェルール：放送・映像用コネクタ、φ2.0mm ※1
★適用端面：PC、APC
★長さ：本体 109mm / キャップ装着時 121mm
★清掃エリア：φ0.6mm
★拭き取り回数：400回以上
仕様
| 型番 | 適用コネクタフェルール | 適応端面 | 長さ(mm) | 清掃エリア(mm) | 拭き取り回数 |
|---|---|---|---|---|---|
| ATC-NE-EZ1 | MU・LC | PC、APC | 本体：104 アタッチメント装着時：113 アタッチメント後端装着時：167 |
φ0.5mm | 400回以上 |
| ATC-NE-EZ2 | SC・SC2・FC | 本体：104 アタッチメント装着時：113 アタッチメント後端装着時：167 |
φ0.8mm | ||
| ATC-NE-EZ3 | 放送用φ2.0mmフェルールコネクタ SC・FC・ST・E2000 |
本体：109 キャップ装着時：121 |
φ0.8mm | ||
| ATC-NE-EZ1Plus | ODC・LC・MU φ1.25mmフェルールコネクタ |
本体：107 キャップ装着時：113 |
φ0.5mm | ||
| ATC-NE-EZv | 放送・映像用コネクタφ2.0mm ※1 | 本体：109 キャップ装着時：121 |
φ0.6mm |
※1 対応確認済み光複合コネクタは以下の通りです。
・LEMO製：SMPTE 304企画コネクタ
・多治見製：OPS、OPCシリーズ
・カナレ製：OCシリーズ、FCシリーズ
NEOCLEAN-M ペンタイプ
MPO(MTP)コネクタ専用のクリーナーです。
ATC-NE-M1
★対象コネクタ：MPO(MTP)コネクタ
★芯数：12、24
★端面研磨：フラットPC、APC（ガイドピン有/無の両方に対応）
★サイズ(mm)：本体 W197ｘD15ｘH15 / アタッチメント装着時 W208ｘD17ｘH51
★清掃回数：600回以上
ATC-NE-M2
★対象コネクタ：MPO(MTP)コネクタ
★芯数：16、32
★端面研磨：フラットPC、APC（ガイドピン有/無の両方に対応）
★サイズ(mm)：本体 W197ｘD15ｘH15 / アタッチメント装着時 W204ｘD15ｘH51
★清掃回数：600回以上
仕様
| 型番 | 対象コネクタ | 芯数 | 端面研磨 | 本体サイズ(mm) | アタチメント装着時サイズ(mm) | 清掃回数 |
|---|---|---|---|---|---|---|
| ATC-NE-M1 | MPO(MTP)コネクタ | 12芯、24芯 | フラットPC、APC(ガイドピン有/無の両方に対応) | W197ｘD15ｘH51 | W208ｘD17ｘH51 | 600回以上 |
| ATC-NE-M2 | 16芯、32芯 | W204ｘD15ｘH51 |
NEOCLEAN-E ペンタイプ
プッシュ動作でクリーニングができるペン型のクリーナー。交換カートリッジで経済的です。付属のアタッチメントを装着することでプラグにも対応。
ATC-NE-E1
★適用コネクタフェルール：MU、LC
★適用端面：PC、APC
★長さ：240mm
★拭き取り回数：750回以上(カートリッジ1本あたり)
ATC-NE-E2
★適用コネクタフェルール：SC、SC2、FC、FAS、FA
★適用端面：PC、APC
★長さ：230mm
★拭き取り回数：750回以上(カートリッジ1本あたり)
ATC-NE-E3
★適用コネクタフェルール：SC、FC、ST、E2000
★適用端面：PC、APC
★長さ：230mm
★拭き取り回数：750回以上(カートリッジ1本あたり)
交換カートリッジ ATC-NE-ES1～3
★梱包数量：3個/セット
★拭き取り回数：750回以上(カートリッジ1本あたり)
仕様
| 型番 | 適用コネクタフェルール | 長さ | 対応交換カートリッジ(3個/セット) | 拭き取り回数 |
|---|---|---|---|---|
| ATC-NE-E1 | MU・LC (PC/APC) |
240mm | ATC-NE-ES1 | 750回以上 (カートリッジ1本あたり) |
| ATC-NE-E2 | SC・SC2・FC、FAS、FA (PC/APC) |
230mm | ATC-NE-ES2 | |
| ATC-NE-E3 | SC・FC・ST・E2000 (PC/APC) |
230mm | ATC-NE-ES3 |
NEOCLEAN リールタイプ
ATC-NE-R2
★対応コネクタ：単芯コネクタ、多芯コネクタ(ピン無し)
★梱包数量：5個/セット(使い切り)
★サイズ(mm)：W115ｘD25ｘH55
★清掃回数：400回以上
仕様
| 型番 | 対応コネクタ | 梱包数量 | サイズ(mm) | 清掃回数 |
|---|---|---|---|---|
| ATC-NE-R2 | 単芯コネクタ 多芯コネクタ（ピン無し） |
5個/セット（使い切り） | W115ｘD25ｘH55 | 400回以上 |
NEOCLEAN-S スティックタイプ

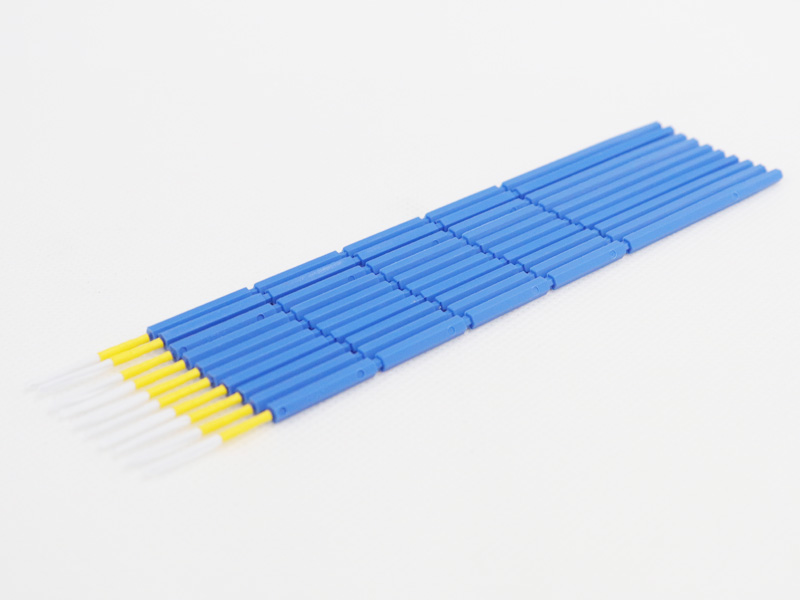

ATC-NS-125（NEOCLEAN S125）
★対象サイズ：φ1.25mm
★梱包数量：200本/セット
★サイズ：152mm
(※折って短くすることができます。サイズ 約45/65/85/105mm)

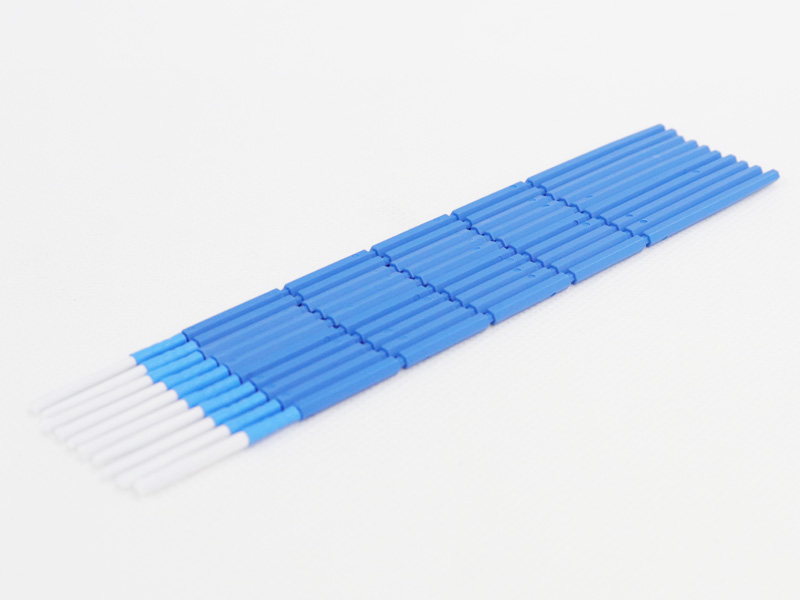

ATC-NS-250（NEOCLEAN S250）
★対象サイズ：φ2.5mm
★梱包数量：200本/セット
★サイズ：152mm
(※折って短くすることができます。サイズ 約45/65/85/105mm)
仕様
| 型番 | 対応サイズ | 梱包数量 | サイズ(mm) |
|---|---|---|---|
| ATC-NS-125 | φ1.25mm | 200本/セット | 152mm ※折って短くすることができます。 (サイズ 約45/65/85/105mm) |
| ATC-NS-250 | φ2.5mm | 200本/セット |
