アーマード光パッチコードSM GI50（OM3 OM4）
- 一般パッチコードと同じ外観・曲げやすさ
- 光ファイバを踏んだり挟んだりしやすい場所に適します
- 光ファイバ心線をアーマードチューブで巻いて補強・保護
- 高い側圧（3,000N/100mm）耐性
光ファイバ心線と外被シースの間に、アーマードチューブで保護が施されている光パッチコードです。特に側圧などの耐久性が求められる環境に最適です。また高強度でありながら、従来のケーブルと遜色ない柔軟性を持っています。
仕様書ダウンロード
商品仕様
| ファイバ種類 | SM(OS2) | GI50(OM3) | GI50(OM4) | |||
|---|---|---|---|---|---|---|
| コア径/クラッド径(μm) | 9.2/125(※1) | 50/125 | 50/125 | |||
| 波長(nm) | 1310 | 1550 | 850 | 1300 | 850 | 1300 |
| 伝送損失(dB/km) | ≦0.4 | ≦0.3 | ≦3.0 | ≦1.0 | ≦3.0 | ≦1.0 |
| 伝送帯域(MHz/km) | - | 1500 | 500 | 3500 | 500 | |
| コネクタ研磨 | SPC | APC | PC | PC | ||
| 標準カラー | 黒 | |||||
| 許容曲げ半径(mm) | 30mm | |||||
| 側圧強度 | 3000N/100mm | |||||
| 芯線被覆材質 | UV硬化樹脂 | |||||
| 芯線被覆外径 | 0.9mm | |||||
| シース外被材質 | PVC | |||||
| シース外被寸法 - 単芯 | 3.0mm | |||||
| シース外被寸法 - 2芯 | 3.0mm x 6.0mm | |||||
| 準拠規格 | JIS C 3005 RoHS指令 |
|||||
※1 シングルモードは、1310mでのモードフィールド径です。
コネクタ
LCコネクタ
MLCコネクタ
SCコネクタ
MSCコネクタ
FCコネクタ
STコネクタ
MUコネクタ
-
単芯
一般パッチコードと同じ外観・曲げやすさ
-

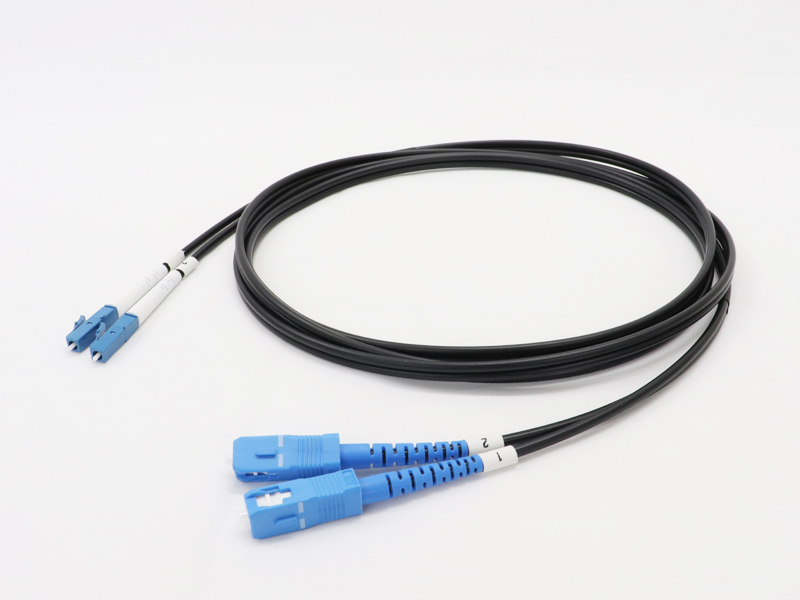

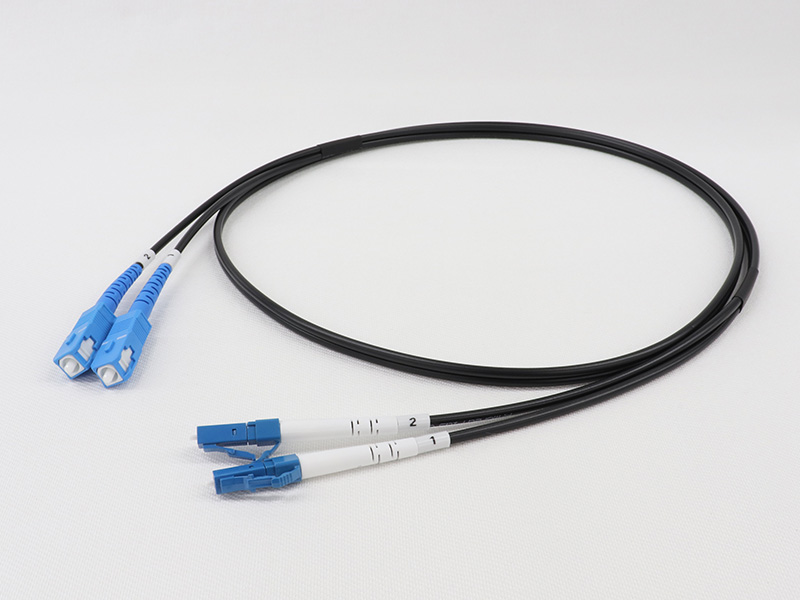

2芯
光ファイバを踏んだり挟んだりしやすい場所に適します
光ファイバ心線をアーマードチューブで巻いて補強・保護
高い側圧（3,000N/100mm）耐性
アーマード光パッチコード
品番例：ALP-ARM-2SM-LC/SC-10M
ALP-ARMー
ー
③コネクタ種類
ー
2
①芯数
SM
②ファイバ種類
LC
/
SC
10M
長さ(単位:M)
①芯数
- 単芯
- 2芯
②ファイバ種類
- SM
- シングルモード
- G5/10G
- GI50(OM3)
- G5/10G+
- GI50(OM4)
③コネクタ種類
- LC
- MLC
- SC
- MSC
- FC
- ST
- MU
※その他、APC研磨対応、2連タイプ(クリップ着脱式/一体型)、詳細はお問い合わせください。
