    LGX-MPO配線分岐カセットMPOの高密度配線、LCの分かりやすさのいいとこ取り

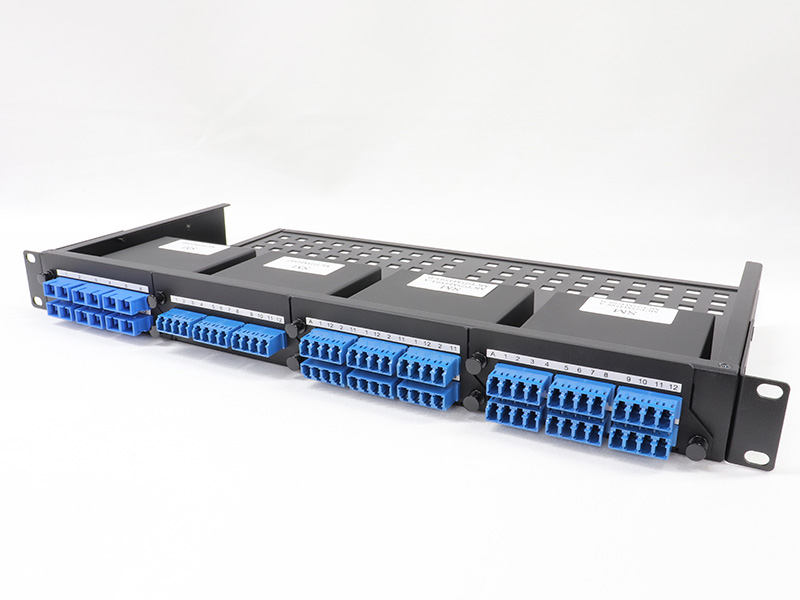

    • 1Uに4カセット収容可能
    • ラック間配線は場所を取らないMPO
    • 分岐先は配線変更が簡単なLC/SCが使えます。

LGX-MPO配線分岐カセットの品番表示

品番例：LGX-MPO-12SM-2MPO/6QLC-A-U

LGX-MPO-
12
芯数(12)
SM
①ファイバ種類
-
2MPO
②MPOポート数
/
6QLC
③出力ポート
-
A
④配線
-
U
⑤出力ポート向き
①ファイバ種類
SM
シングルモード
OM3
GI50(OM3)
OM4
GI50(OM4)
②MPOポート数
1MPO
1ポート
2MPO
2ポート
3MPO
3ポート
1MPOA
1ポート(APC研磨)
2MPOA
2ポート(APC研磨)
3MPOA
3ポート(APC研磨)

※LowLossもあり

③出力ポート
3QLC
QLCｘ3
6DSC
DSCｘ6
6QLC
QLCｘ6
④配線
A
B
BX
C
LR4※
SR4※

※LR4とSR4は3MPOの配線パターン。SMの場合はLR4、MMの場合はSR4

⑤出力ポート向き
U
UP
UD
UP＋DOWN

製品仕様

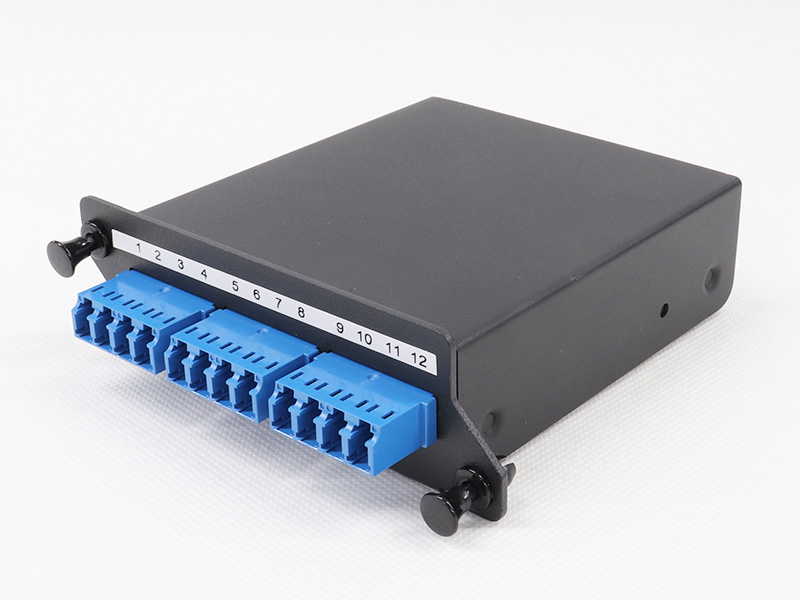

  • 1MPO3QLCカセット

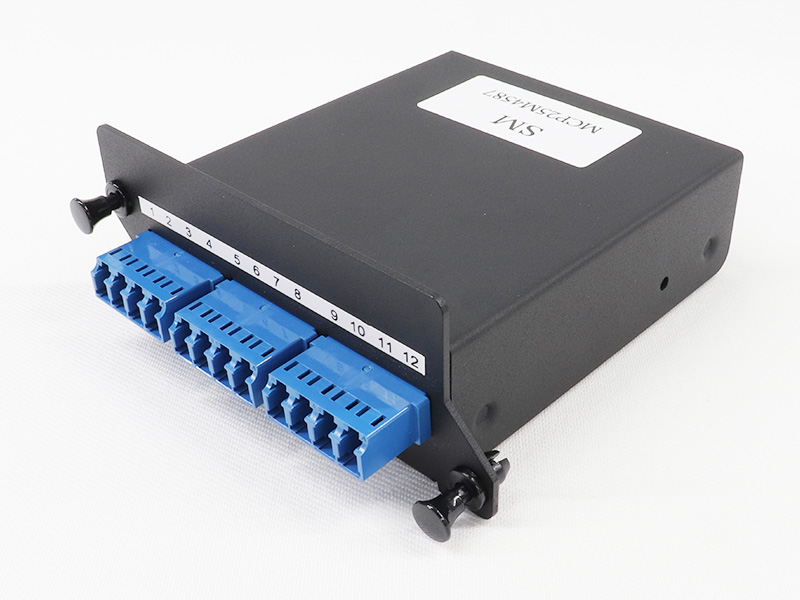

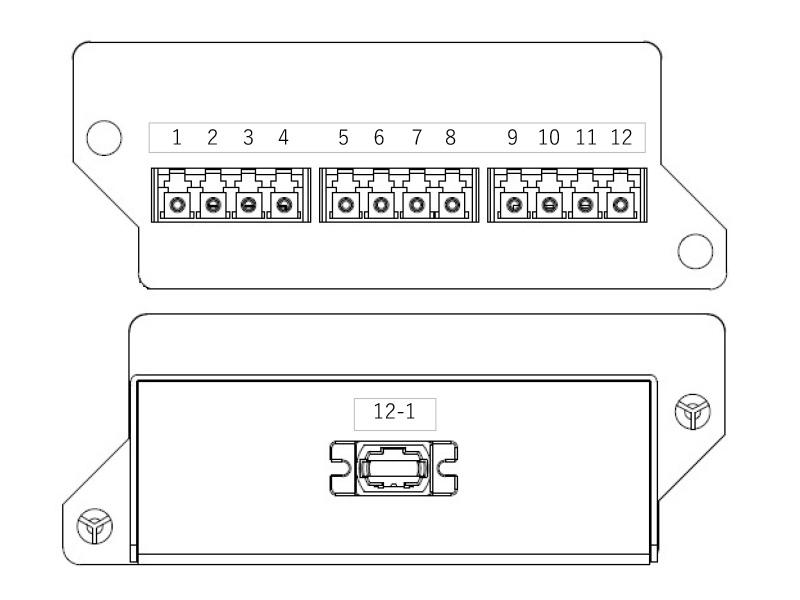

  • 1MPO3QLCカセット使用図

    参考：A配線の場合のファイバNo.(SM)

  • 1MPO/3QLCタイプ
    品番 ファイバNo
    LGX-MPO-12＿-1MPO/3QLC-A-U (1-2-3-4) (5-6-7-8) (9-10-11-12)
    LGX-MPO-12＿-1MPO/3QLC-B-U (12-11-10-9) (8-7-6-5) (4-3-2-1)
    LGX-MPO-12＿-1MPO/3QLC-BX-U (11-12-9-10) (7-8-5-6) (3-4-1-2)
    LGX-MPO-12＿-1MPO/3QLC-C-U (2-1-4-3) (6-5-8-7) (10-9-2-11)

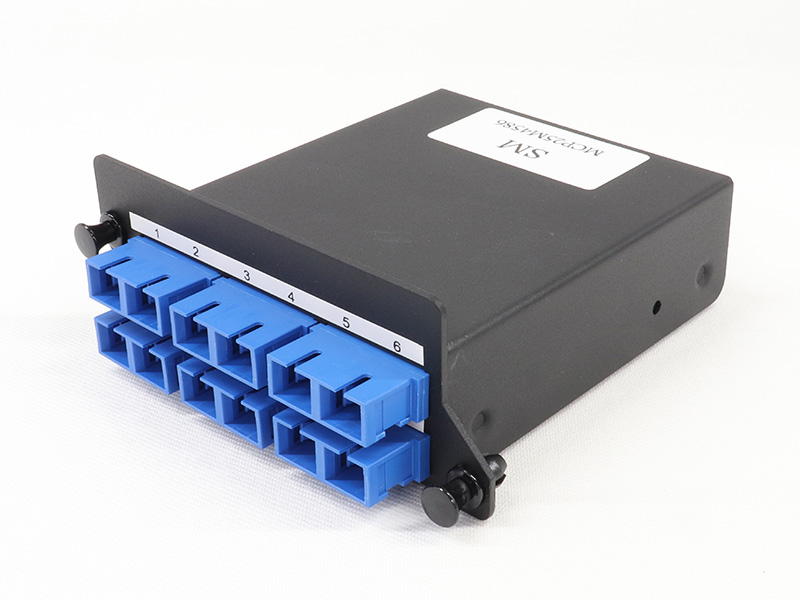

  • 1MPO6DSCカセット

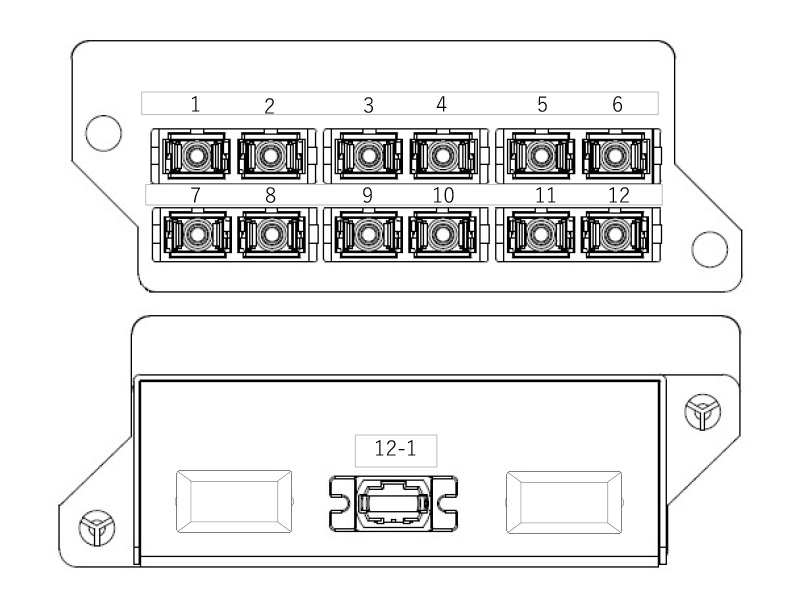

  • 1MPO6DSCカセット使用図

    参考：A配線の場合のファイバNo.(SM)

  • 1MPO/6DSCタイプ
    品番 ファイバNo
    LGX-MPO-12＿-1MPO/6DSC-A-U (1-2) (3-4) (5-6)
    (7-8) (9-10) (11-12)
    LGX-MPO-12＿-1MPO/6DSC-B-U (12-11) (10-9) (8-7)
    (6-5) (4-3) (2-1)
    LGX-MPO-12＿-1MPO/6DSC-BX-U (11-12) (9-10) (7-8)
    (5-6) (3-4) (1-2)
    LGX-MPO-12＿-1MPO/6DSC-C-U (2-1) (4-3) (6-5)
    (8-7) (10-9) (12-11)
  • 2MPO6QLCカセット

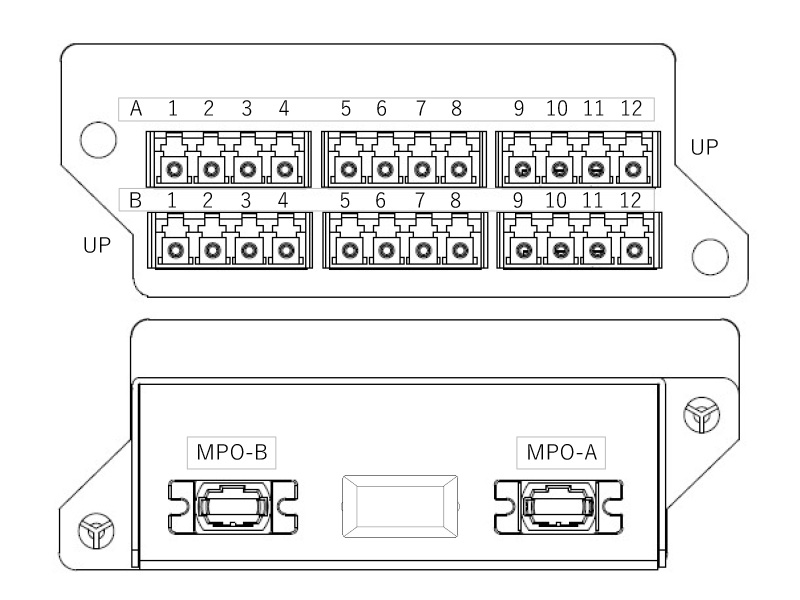

  • 2MPO6QLCカセット使用図

    参考：A配線の場合のファイバNo.(SM)

  • 2MPO/6QLCタイプ
    品番 ファイバNo
    LGX-MPO-12＿-2MPO/6QLC-A-U A： (1-2-3-4) (5-6-7-8) (9-10-11-12)
    B： (1-2-3-4) (5-6-7-8) (9-10-11-12)
    LGX-MPO-12＿-2MPO/6QLC-B-U A： (12-11-10-9) (8-7-6-5) (4-3-2-1)
    B： (12-11-10-9) (8-7-6-5) (4-3-2-1)
    LGX-MPO-12＿-2MPO/6QLC-BX-U A： (11-12-9-10) (7-8-5-6) (3-4-1-2)
    B： (11-12-9-10) (7-8-5-6) (3-4-1-2)
    LGX-MPO-12＿-2MPO/6QLC-C-U A： (2-1-4-3) (6-5-8-7) (10-9-12-11)
    B： (2-1-4-3) (6-5-8-7) (10-9-12-11)

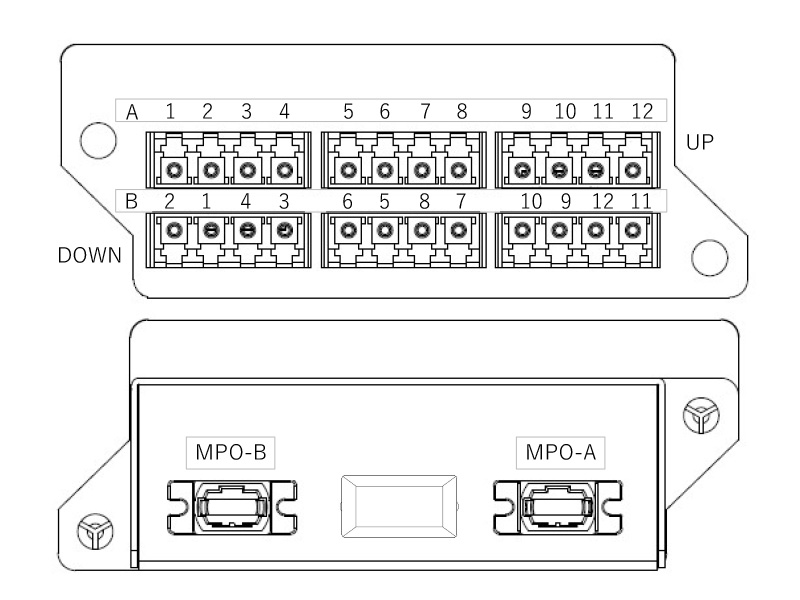

  • 2MPO6QLC_UDカセット

  • 2MPO6QLC_UDカセット使用図

    参考：A配線の場合のファイバNo.(SM)

  • 2MPO/6QLC UDタイプ
    品番 ファイバNo
    LGX-MPO-12＿-2MPO/6QLC-A-UD A： (1-2-3-4) (5-6-7-8) (9-10-11-12)
    B： (2-1-4-3) (6-5)(8-7) (10-9)(12-11)
    LGX-MPO-12＿-2MPO/6QLC-B-UD A： (12-11-10-9) (8-7-6-5) (4-3-2-1)
    B： (11-12-9-10) (7-8-5-6) (3-4-1-2)
    LGX-MPO-12＿-2MPO/6QLC-BX-UD A： (11-12-9-10) (7-8-5-6) (3-4-1-2)
    B： (12-11-10-9) (8-7-6-5) (4-3-2-1)
    LGX-MPO-12＿-2MPO/6QLC-C-UD A： (2-1-4-3) (6-5-8-7) (10-9-12-11)
    B： (1-2-3-4) (5-6-7-8) (9-10-11-12)

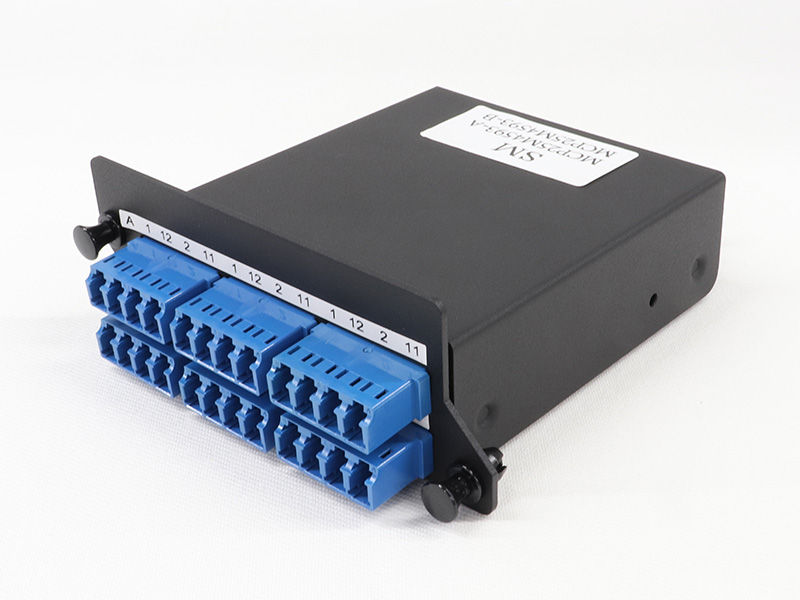

  • 3MPO6QLCカセット

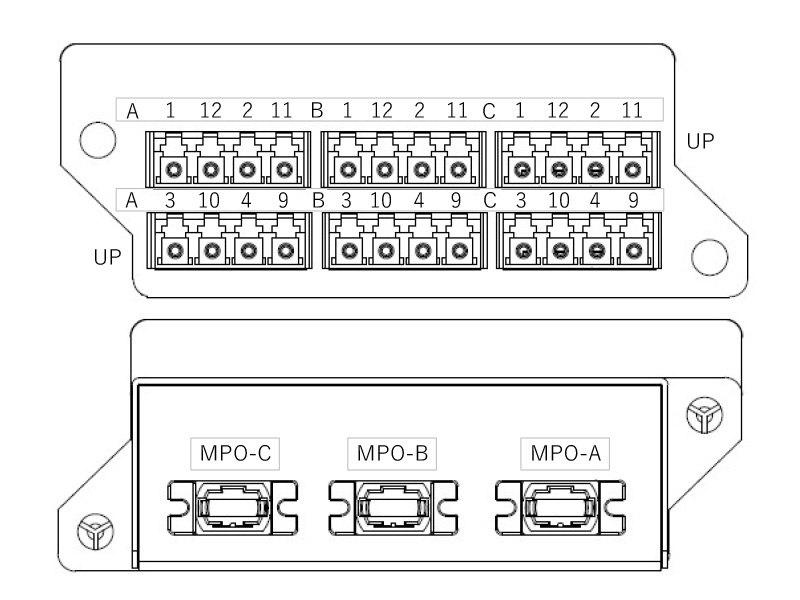

  • 3MPO6QLCカセット使用図

    参考：LR4配線の場合のファイバNo.(SM)

  • 3MPO/6QLCタイプ
    品番 ファイバNo
    LGX-MPO-12SM-3MPOA/6QLC-LR4-U A：(1-12-2-11) B：(1-12-2-11) C：(1-12-2-11)
    A：(3-10-4–9) B：(3-10-4–9) C：(3-10-4–9)
    LGX-MPO-12OM3-3MPO/6QLC-SR4-U A：(1-12-2-11) B：(1-12-2-11) C：(1-12-2-11)
    A：(3-10-4–9) B：(3-10-4–9) C：(3-10-4–9)
    LGX-MPO-12OM4-3MPO/6QLC-SR4-U A：(1-12-2-11) B：(1-12-2-11) C：(1-12-2-11)
    A：(3-10-4–9) B：(3-10-4–9) C：(3-10-4–9)

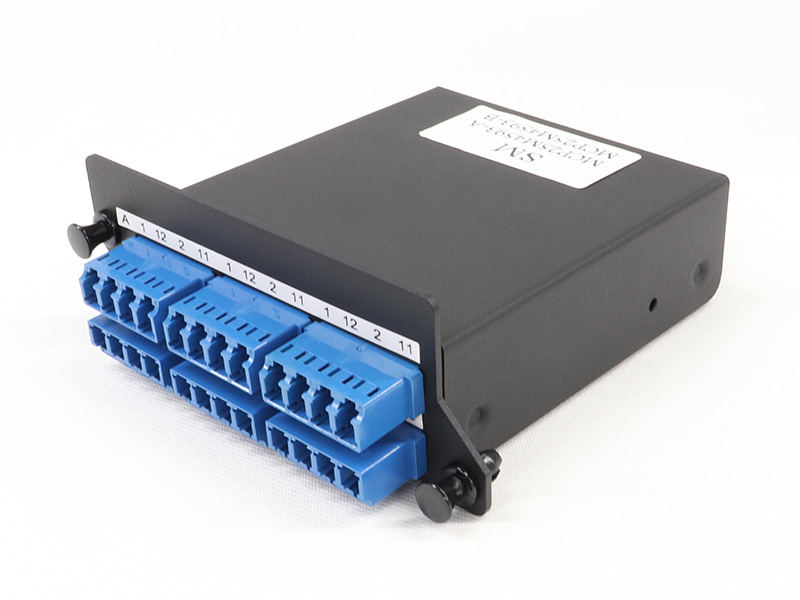

  • 3MPO6QLC_UDカセット

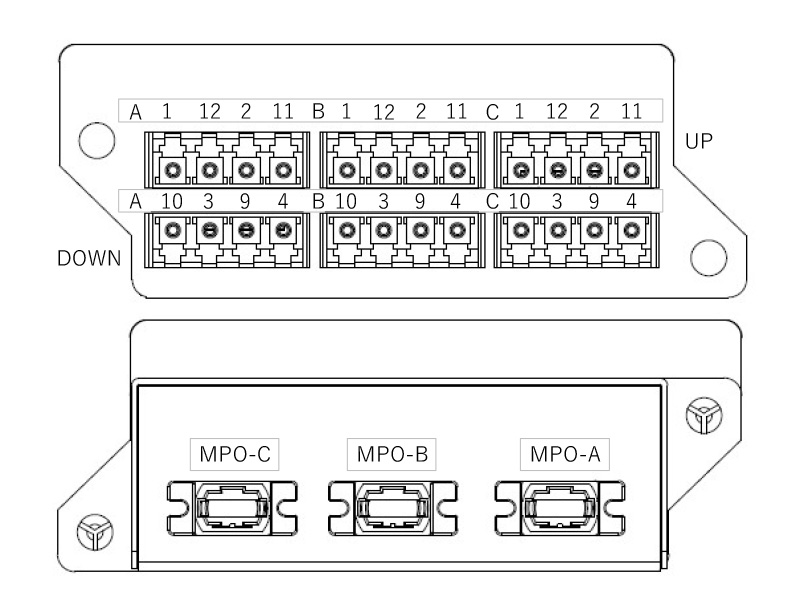

  • 3MPO6QLC_UDカセット使用図

    参考：LR4配線の場合のファイバNo.(SM)

  • 3MPO/6QLC UDタイプ
    品番 ファイバNo
    LGX-MPO-12SM-3MPOA/6QLC-LR4-UD A：(1-12-2-11) B：(1-12-2-11) C：(1-12-2-11)
    A：(10-3-9–4) B：(10-3-9–4) C：(10-3-9–4)
    LGX-MPO-12OM3-3MPO/6QLC-SR4-UD A：(1-12-2-11) B：(1-12-2-11) C：(1-12-2-11)
    A：(10-3-9–4) B：(10-3-9–4) C：(10-3-9–4)
    LGX-MPO-12OM4-3MPO/6QLC-SR4-UD A：(1-12-2-11) B：(1-12-2-11) C：(1-12-2-11)
    A：(10-3-9–4) B：(10-3-9–4) C：(10-3-9–4)

LGX用ラックマウント1Uパッチフレーム

  • LGX用ラックマウント1Uパッチフレーム

    LGX用ラックマウント1Uパッチフレーム

    品番：LGX-FPP-1U
